REVERB de Mola Caseiro (Parte 10) - Circuito 2

Versão melhorada: Parte do mixer
com buffer, e aproveitei a parte
que sobrou do TPA1517 para fazer
um buffer de saída de alta corrente.

REVERB de Mola Caseiro (Parte 9) - Uma nova configuração

Essa configuração de molas deu um reverb bem mais longo que as mesmas molas
em paralelo. Fiz esse tanque com os dois lados blindados, e vou coloca-lo em um
pedal, para ver no que dá. Estou construindo a parte mecânica do pedal, ainda.

REVERB de Mola Caseiro (Parte 8) - Um exemplo de circuito

Essa parte é tranquila. Qualquer amplificadorzinho com mais de
100mW resolve a parada. Eu gosto
do TPA1517NE da Texas, porque:

a) Tem ganho fixo = 10

b) Baixa distorção

c) Eu tenho um monte que vieram de amostra.

A idéia é misturar o sinal direto com o sinal do reverb. Use a imaginação.

REVERB de Mola Caseiro (Parte 7) - Alguns detalhes

Esse é o tanque que comecei a fazer agora. Os dois altofalantes são blindados, e os dois ganchos presos direto. Falta eliminar o cone, nesses, ainda.

REVERB de Mola Caseiro (Parte 6) - Alguns detalhes

Esse é o tanque todo, nates de ser fechado. É importante aterrar um lado de cada altofalante. No lado que será o microfone, use cabo blindado, claro.

REVERB de Mola Caseiro (Parte 5) - ainda as molas

Veja como as molas ficam. Note to falante na direita. Nesse alto falante eu colei direto o gancho em V, com epoxi. Note duas coisas:

a) É importante a blindagem elétrica e magnética. Eu usei uma carcaça de mimetal, desses alto falantes vagabundois de PC, para blindar o
lado que serve como microfone.

b) O sistema tem que ser muito bem fixado, dentro de um sistema bem sólido, com massa, para não ter microfonia. Perfil espesso de alumínio é o melhor. Esse tanque está funcionando dentro de um combo de 25 W RMS sem nenhuma microfonia.

REVERB de Mola Caseiro (Parte 4) - ainda as molas

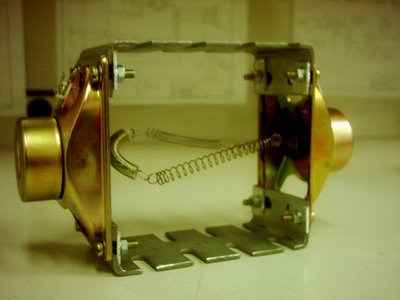

Esse é um dos modos de conectar as molas em paralelo. No núcleo do
altofalante eu colo um gancho, com
epoxi 24 horas (araldite). Coloque bem pouca cola, para não aumentar a massa. Nesse gancho, coloco um V,
para pernder as molas.

REVERB de Mola Caseiro (Parte 3) - as molas

A mola é o segredo. Ou melhor, as molas. Eu fiz esse dispositivo para acertar o sistema.A distância entr os autofalantes vai depender das molas. O sistema deve ter duas molas, com características de ressonância, diferentes. Com uma mola, o sistema funciona, mas fica um som de fundo, como um enorme sino muito grave, em uma frequência definida. Com duas molas, paralelas, uma anuala a ressonância indesejada da outra.

As molas devem ser delicadas, é fácil encontrar em vídeo-cassete velho, impressoras antigas, etc. Se a mola proporcionar muita tensão, destrói o altofalante. Eu sei, porque destruí vários.

REVERB de Mola Caseiro (Parte 2) - o altofalante

Os caras usados são esses altofalantes de PC, esses porcaria mesmo. Eu destrui uns mais

caros para experimentar, e o som ficou idêntico. Vc vai precisar de 2 alto falantes:

um funcionará como alto falante mesmo, eo outro funcionará como microfone. A parte delicada é

retirar o papel, sem danaificar nada. É importante retirar o papel por dois motivos:

1) A resposta de frequência do sistema melhora MUITO.

2) A microfonia do conjunto diminui. Mas a manha para eliminar microfonia não é só isso.

Depois de destruir alguns altofalantes, vc deve ter dois em mãos. Muito bem.

REVERB de Mola Caseiro (Parte 1)

Finalmente, após muitoa tentativa, café e desânimo, consegui
fazer o reverb caseiro de mola. Aqui vou colocar umas dicas fundamentais, é bem tranquilo de construir, mas tem umas manhas. Vamos por partes.
